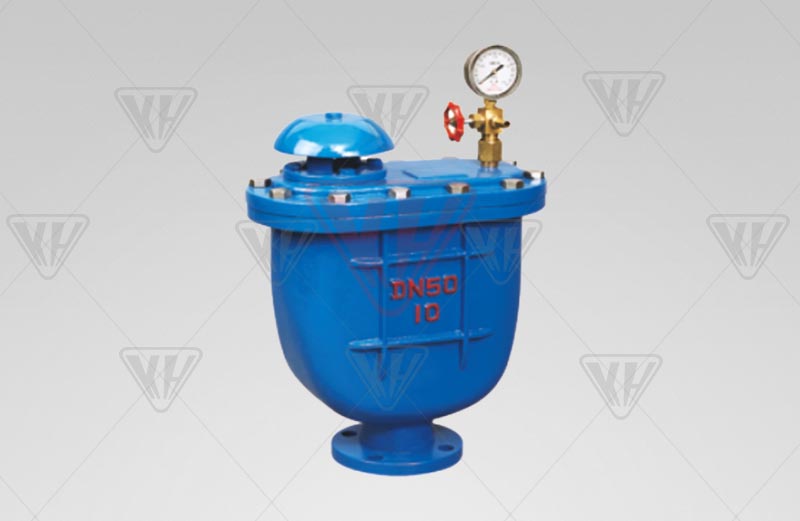

复合式排气阀
产品型号：CARX
公称压力：PN1.0~1.6MPa
公称通径：DN20~100mm
适用介质：水、油等非侵蚀性液体
适用温度：0~100℃
主要材质：HT200、SUS 304
试验标准：GB/T13927、API598
产品详情

CARX复合式排气阀作用原理:
      当管内最先注水时，，， ，塞头停留在开启位置，，， ，举行大宗排气，，， ，当空气排完时，，， ，阀内积水浮球被浮起，，， ，传动塞头至关闭位置，，， ，阻止大宗排气；；；；当管内水正常运送时，，， ，若有少量空气群集在阀内到相当水平，，， ，阀内水位下降，，， ，浮球随之下降，，， ，此时空气则由小孔倾轧。。。。。当抽水机阻止，，， ，管内水流空时，，， ，或遇管内爆发负压时，，， ，此时塞头开启，，， ，吸入空气确保管线清静。。。。。



结构与用途:
     CARX复合式排气阀为圆桶状式阀体，，， ，共内部主要有不锈钢浮球及塞头。。。。。
     CARX复合式排气阀装设于泵埔出口处或送配水管线中，，， ，用以大宗扫除管道中的集结之空气，，， ，以增进水管及抽水机使用效率，，， ，且与管内一旦泛起负压时，，， ，此阀能迅速吸入空气，，， ，以保管线因负压所爆发损坏。。。。。



CARX复合式排气阀零件材质：

序 号 名 称 材 质
1 阀 体 HT200
2 阀 盖 HT200
3 浮 球 SUS 304
4 杠杆架 铸铜ZH59
5 杆 铸铜ZH59
6 塞 头 丁睛橡胶NBR


CARX复合式排气阀主要形状及毗连尺寸：

型 号 公称通径
DN（mm） 		尺 寸（mm）
H L L1 D D1 D2 z-φd
CARX-1.0
CARX-1.6 		20 375 290 180 105 75 55 4-12
25 375 290 180 115 85 65 4-14
50 480 360 205 160 125 100 4-14
80 520 405 245 195 160 135 4-18
100 530 405 245 215 180 155 4-18


CARX复合式排气阀每小时排宇量表：

规格DN 25 50 80 100 150 200 250 300 350 400
立方米/小时 2-88 85-352 22-904 34-1413 76-3179 135-8831 212-8831 305-12717 415-17309 542-22608
